18 srpen 2014 Posted by Petr Holomoj - Designwebs.cz Zobrazeno: 1396 Kategorie: Rekonstrukce starých kopulí

Přehled ACG křídel a technické parametry

Vzduchová neprůzvučnost Rw
Souč. prostupu tepla výplní/celým světlíkem Ug/Uw
Průvzdušnost Třída 2
Vodotěsnost nezatéká
Zatížení působící nahoru UL
Zatížení působící dolů DL
Náraz tvrdým tělesem bez poškození
Náraz měkkým tělesem SB
Reakce na oheň: Třída

ACG křídlo světlíku se zasklením – neprůhledné ploché zaskleníKliknutím na obrázek se zobrazí stránka s ceníkem

ACG křídlo světlíku se zasklením – neprůhledné ploché zasklení

  • vrstva AL– PUR –AL
    - Al plech tl. 1 mm
    - PUR 30 mm
    - Al plech tl. 1 mm
    Ug/Uw = 0,9/1,2 W/m2K

technické výkresy ke stažení:PDFDWGPDFDWG


ACG křídlo světlíku se zasklením – neprůhledné kopulové zaskleníKliknutím na obrázek se zobrazí stránka s ceníkem

ACG křídlo světlíku se zasklením – neprůhledné kopulové zasklení

  • horní vrstva – PMMA kopule čirá
  • spodní vrstva AL– PUR –AL
    - Al plech tl. 1 mm
    - PUR 30 mm
    - Al plech tl. 1 mm
    Ug/Uw = 0,76/1,1 W/m2K

technické výkresy ke stažení:PDFDWGPDFDWG

18 srpen 2014 Posted by Petr Holomoj - Designwebs.cz Zobrazeno: 764 Kategorie: Rekonstrukce starých kopulí

Přehled ACG křídel a technické parametry

Vzduchová neprůzvučnost Rw
Souč. prostupu tepla výplní/celým světlíkem Ug/Uw
Průvzdušnost Třída 2
Vodotěsnost nezatéká
Zatížení působící nahoru UL
Zatížení působící dolů DL
Náraz tvrdým tělesem bez poškození
Náraz měkkým tělesem SB
Reakce na oheň: Třída

Běžné zasklení bez zvláštních požadavků 2 – 4 vrstvéKliknutím na obrázek se zobrazí stránka s ceníkem

Běžné zasklení bez zvláštních požadavků 2 – 4 vrstvé

  • horní vrstva – PMMA kopule, čirá nebo opál
  • spodní vrstvy – PMMA kopule
    Rw = 25 dB, Ug/Uw dvouvrstvá = 2,64/2,32, třívrstvá = 1,75/1,64,
    čtyřvrstvá = 1,31/1,30 W/m2K
    UL 3000, DL 2500, SB 1200, Třída E

technické výkresy ke stažení:PDFDWG


Zasklení se zvýšenou mechanickou odolností proti rozbití 2 – 4 vrstvéKliknutím na obrázek se zobrazí stránka s ceníkem

Zasklení se zvýšenou mechanickou odolností proti rozbití 2 – 4 vrstvé

  • horní vrstva – PET-G (RESIST XT) kopule čirá
  • spodní vrstvy – PMMA kopule, čirá nebo opál
    Rw = 25 dB, Ug/Uw dvouvrstvá = 2,64/2,32, třívrstvá = 1,75/1,64,
    čtyřvrstvá = 1,31/1,30 W/m2K,
    UL 3000, DL 2500, SB 1200, Třída E

technické výkresy ke stažení:PDFDWG


Zasklení s úpravou proti vpádu kopulí s integrovanou bezpečnostní sítíKliknutím na obrázek se zobrazí stránka s ceníkem

Zasklení s úpravou proti vpádu kopulí s integrovanou bezpečnostní sítí

  • horní vrstva – RESIST SG kopule, čirá nebo opál s integrovanou sítí
  • spodní vrstvy – PMMA kopule
    Rw = 25 dB, Ug/Uw dvouvrstvá = 2,64/2,32, třívrstvá = 1,75/1,64,
    čtyřvrstvá = 1,31/1,30 W/m2K
    UL 3000, DL 2500, SB 1200, Třída E

technické výkresy ke stažení:PDFDWG


Zasklení s úpravou proti přehřátí interiéruKliknutím na obrázek se zobrazí stránka s ceníkem

Zasklení s úpravou proti přehřátí interiéru

  • horní vrstva – PMMA HEAT STOP kopule opál
  • spodní vrstvy – PMMA kopule
    Rw = 25 dB Ug/Uw dvouvrstvá = 2,64/2,32, třívrstvá = 1,75/1,64,
    čtyřvrstvá = 1,31/1,30 W/m2K
    UL 3000, DL 2500, SB 1200, Třída E

technické výkresy ke stažení:PDFDWG


Běžné zasklení bez zvláštních požadavkůKliknutím na obrázek se zobrazí stránka s ceníkem

Běžné zasklení bez zvláštních požadavků

  • horní vrstva – PMMA kopule, čirá nebo opál
  • spodní vrstva – PC deska tl. 25 mm
    Rw = 25 dB, Ug/Uw = 1,1/1,14 W/m2K
    UL 3000, DL 1125, SB 1200, Třída E, B

technické výkresy ke stažení:PDFDWG


Zasklení se zvýšenou mechanickou odolností proti rozbitíKliknutím na obrázek se zobrazí stránka s ceníkem

Zasklení se zvýšenou mechanickou odolností proti rozbití

  • horní vrstva – PET-G (RESIST XT) kopule, čirá nebo opál
  • spodní vrstva – PC deska tl. 25 mm
    Rw = 25 dB, Ug/Uw = 1,1/1,14 W/m2K
    UL 3000, DL 1125, SB 1200, Třída B

technické výkresy ke stažení:PDFDWG


Zasklení s úpravou proti vpádu kopulí s integrovanou bezpečnostní sítíKliknutím na obrázek se zobrazí stránka s ceníkem

Zasklení s úpravou proti vpádu kopulí s integrovanou bezpečnostní sítí

  • horní vrstva – RESIST SG kopule, čirá nebo opál s integrovanou sítí
  • spodní vrstva – PC deska tl. 25 mm
    Rw = 25 dB, Ug/Uw = 1,1/1,14 W/m2K
    UL 3000, DL 1125, SB 1200, Třída E, B

technické výkresy ke stažení:PDFDWG


Zasklení s úpravou proti přehřátí interiéruKliknutím na obrázek se zobrazí stránka s ceníkem

Zasklení s úpravou proti přehřátí interiéru

  • horní vrstva – PMMA HEAT STOP kopule opál
  • spodní vrstva – PC deska tl. 25 mm
    Rw = 25 dB, Ug/Uw = 1,1/1,14 W/m2K
    UL 3000, DL 1125, SB 1200, Třída E, B

technické výkresy ke stažení:PDFDWG





18 srpen 2014 Posted by Petr Holomoj - Designwebs.cz Zobrazeno: 2219 Kategorie: Rekonstrukce starých kopulí

Lorem Ipsum is simply dummy text of the printing and typesetting industry.
Číst dál: AAG kopulový světlík pro odvětrání únikových cest - CHÚC

18 srpen 2014 Posted by Petr Holomoj - Designwebs.cz Zobrazeno: 1906 Kategorie: Rekonstrukce starých kopulí

Lorem Ipsum is simply dummy text of the printing and typesetting industry.

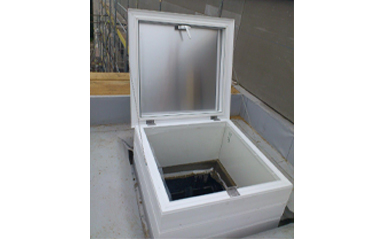

Číst dál: AAG plochý neprůhledný světlík, výlez na střechu - hliníkový poklop

18 srpen 2014 Posted by Petr Holomoj - Designwebs.cz Zobrazeno: 2033 Kategorie: Rekonstrukce starých kopulí

Přehled ACG křídel a technické parametry

Vzduchová neprůzvučnost Rw
Souč. prostupu tepla výplní/celým světlíkem Ug/Uw
Průvzdušnost Třída 2
Vodotěsnost nezatéká
Zatížení působící nahoru UL
Zatížení působící dolů DL
Náraz tvrdým tělesem bez poškození
Náraz měkkým tělesem SB
Reakce na oheň: Třída
Běžné zasklení bez zvláštních požadavků 2 – 4 vrstvéKliknutím na obrázek se zobrazí stránka s ceníkem

Běžné zasklení bez zvláštních požadavků 2 – 4 vrstvé

  • horní vrstva – PMMA kopule, čirá nebo opál
  • spodní vrstvy – PMMA kopule
    Rw = 25 dB, Ug/Uw dvouvrstvá = 2,64/2,32, třívrstvá = 1,75/1,64,
    čtyřvrstvá = 1,31/1,30 W/m2K
    UL 3000, DL 2500, SB 1200, Třída E

technické výkresy ke stažení:PDFDWG


Zasklení se zvýšenou mechanickou odolností proti rozbití 2 – 4 vrstvéKliknutím na obrázek se zobrazí stránka s ceníkem

Zasklení se zvýšenou mechanickou odolností proti rozbití 2 – 4 vrstvé

  • horní vrstva – PET-G (RESIST XT) kopule čirá
  • spodní vrstvy – PMMA kopule, čirá nebo opál
    Rw = 25 dB, Ug/Uw dvouvrstvá = 2,64/2,32, třívrstvá = 1,75/1,64,
    čtyřvrstvá = 1,31/1,30 W/m2K,
    UL 3000, DL 2500, SB 1200, Třída E

technické výkresy ke stažení:PDFDWG


Zasklení s úpravou proti vpádu kopulí s integrovanou bezpečnostní sítíKliknutím na obrázek se zobrazí stránka s ceníkem

Zasklení s úpravou proti vpádu kopulí s integrovanou bezpečnostní sítí

  • horní vrstva – RESIST SG kopule, čirá nebo opál s integrovanou sítí
  • spodní vrstvy – PMMA kopule
    Rw = 25 dB, Ug/Uw dvouvrstvá = 2,64/2,32, třívrstvá = 1,75/1,64,
    čtyřvrstvá = 1,31/1,30 W/m2K
    UL 3000, DL 2500, SB 1200, Třída E

technické výkresy ke stažení:PDFDWG


Zasklení s úpravou proti přehřátí interiéruKliknutím na obrázek se zobrazí stránka s ceníkem

Zasklení s úpravou proti přehřátí interiéru

  • horní vrstva – PMMA HEAT STOP kopule opál
  • spodní vrstvy – PMMA kopule
    Rw = 25 dB Ug/Uw dvouvrstvá = 2,64/2,32, třívrstvá = 1,75/1,64,
    čtyřvrstvá = 1,31/1,30 W/m2K
    UL 3000, DL 2500, SB 1200, Třída E

technické výkresy ke stažení:PDFDWG

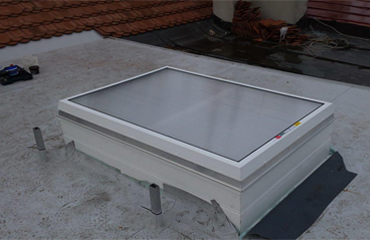

Běžné zasklení bez zvláštních požadavkůKliknutím na obrázek se zobrazí stránka s ceníkem

Běžné zasklení bez zvláštních požadavků

  • horní vrstva – PMMA kopule, čirá nebo opál
  • spodní vrstva – PC deska tl. 25 mm
    Rw = 25 dB, Ug/Uw = 1,1/1,14 W/m2K
    UL 3000, DL 1125, SB 1200, Třída E, B

technické výkresy ke stažení:PDFDWG


Zasklení se zvýšenou mechanickou odolností proti rozbitíKliknutím na obrázek se zobrazí stránka s ceníkem

Zasklení se zvýšenou mechanickou odolností proti rozbití

  • horní vrstva – PET-G (RESIST XT) kopule, čirá nebo opál
  • spodní vrstva – PC deska tl. 25 mm
    Rw = 25 dB, Ug/Uw = 1,1/1,14 W/m2K
    UL 3000, DL 1125, SB 1200, Třída B

technické výkresy ke stažení:PDFDWG


Zasklení s úpravou proti vpádu kopulí s integrovanou bezpečnostní sítíKliknutím na obrázek se zobrazí stránka s ceníkem

Zasklení s úpravou proti vpádu kopulí s integrovanou bezpečnostní sítí

  • horní vrstva – RESIST SG kopule, čirá nebo opál s integrovanou sítí
  • spodní vrstva – PC deska tl. 25 mm
    Rw = 25 dB, Ug/Uw = 1,1/1,14 W/m2K
    UL 3000, DL 1125, SB 1200, Třída E, B

technické výkresy ke stažení:PDFDWG


Zasklení s úpravou proti přehřátí interiéruKliknutím na obrázek se zobrazí stránka s ceníkem

Zasklení s úpravou proti přehřátí interiéru

  • horní vrstva – PMMA HEAT STOP kopule opál
  • spodní vrstva – PC deska tl. 25 mm
    Rw = 25 dB, Ug/Uw = 1,1/1,14 W/m2K
    UL 3000, DL 1125, SB 1200, Třída E, B

technické výkresy ke stažení:PDFDWG





  1. Stínící žaluzie, sítě proti hmyzu, mříže proti vloupání
  2. Světlíková manžeta – podsada
  3. Požární světlíková manžeta – podsada
  4. Přechodový rám na stávající konstrukci střechy
